Производство мастер-моделей для литья: пошаговая технология для бизнеса

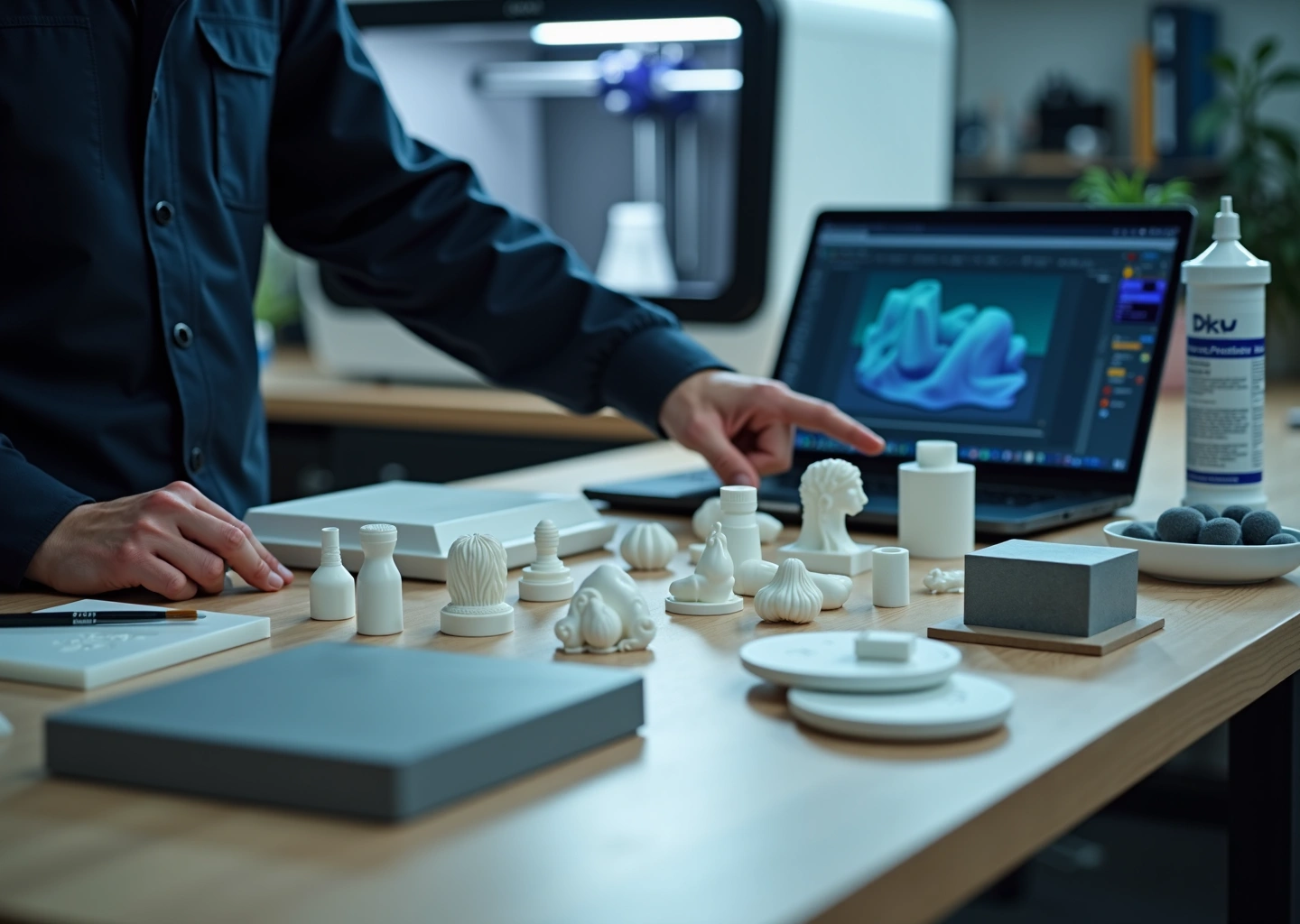

Рабочий стол мастерской с 3D‑напечатанными мастер‑моделями, SLA‑принтером, инструментами для постобработки и силиконовыми формами

В статье подробно рассмотрена технология производства мастер‑моделей для литья с использованием 3D‑печати: выбор методов и материалов, подготовка цифровой модели, печать и постобработка, подготовка форм и взаимодействие с литейными цехами. Материал полезен предпринимателям и мастерским в России: даю пошаговую технологию, примеры расчётов, рекомендации по оборудованию и поставщикам, а также советы по масштабированию бизнеса.

Оглавлениение

Почему 3D‑печать выгодна для производства мастер‑моделей

Давайте будем честны, традиционное производство мастер-моделей — это долго, дорого и часто непредсказуемо. Помните эти истории про модельщиков, которые месяцами вырезали из дерева или воска сложную деталь? Или про операторов ЧПУ, которые тратили целую смену на одну заготовку, а любая ошибка в чертеже означала начинать всё с нуля. Сегодня, в 2025 году, такой подход выглядит архаично, особенно когда нужно быстро выводить продукт на рынок. И здесь на сцену выходит 3D-печать, которая меняет правила игры.

Главное, что даёт 3D-печать, — это скорость. Цикл производства сокращается с недель и месяцев до нескольких дней, а иногда и часов. Представьте, что вам нужна серия из 20 мастер-моделей разного размера для ювелирной коллекции. На фрезерном станке это займёт 15–20 рабочих дней. На современном 3D-принтере вся партия будет готова за одну ночную смену. Это не просто ускорение, это принципиально иной подход к планированию производства. Вы можете тестировать гипотезы, вносить правки в цифровую модель и уже на следующий день получать обновлённый физический прототип. С традиционными методами такая гибкость была попросту невозможна.

Второй ключевой фактор — экономика. На первый взгляд, промышленный 3D-принтер может показаться серьёзной инвестицией. Но если разложить затраты, выгода становится очевидной. Сравним с фрезеровкой на ЧПУ. Там вы платите за часы работы дорогостоящего станка, за износ инструмента, за труд квалифицированного оператора и, что важно, за материал, большая часть которого уходит в стружку. В 3D-печати вы платите только за тот материал, который пошёл в модель. Отходов минимум, а сам процесс требует гораздо меньше участия человека. Оператор запускает печать и может заниматься другими задачами.

Давайте рассмотрим на простом примере. Допустим, небольшое предприятие переходит с ручного моделирования на 3D-печать для производства корпусов для электроники, которые затем отливаются в силиконовые формы.

Формула себестоимости мастер-модели выглядит так:
Себестоимость = (Стоимость материала + Амортизация оборудования + Труд оператора + Затраты на постобработку + Логистика) / Количество моделей в партии

  • Традиционный метод (ручная работа): Один мастер делает одну модель за 2–3 дня. Стоимость его труда — основная статья расходов. Допустим, 15 000 рублей за одну модель. Точность плавает в пределах ±0,5 мм, а каждая следующая модель будет немного отличаться.
  • 3D-печать: Принтер печатает ту же модель за 5–8 часов. Стоимость пластика — 300–500 рублей. Амортизация оборудования и труд оператора на одну модель — ещё около 500 рублей. Итого, себестоимость падает до 800–1000 рублей. А главное — каждая копия будет идентична предыдущей с точностью до 0,1 мм. Экономия на одной модели — более чем в 10 раз.

Такая экономика делает 3D-печать выгодной для разных бизнес-моделей:

  1. Производство собственных изделий. Вы получаете полный контроль над R&D, можете быстро создавать и тестировать прототипы, кастомизировать продукцию под клиента без существенного удорожания.
  2. Печать на заказ. Это идеальная модель для 3D-студий. Вы предлагаете рынку скорость и точность, которых не могут достичь традиционные цеха. Ваши клиенты — это конструкторские бюро, ювелирные мастерские, промышленные дизайнеры.
  3. Контрактное производство для литейных цехов. Крупные заводы всё чаще отдают изготовление мастер-моделей на аутсорс, чтобы не содержать собственный дорогостоящий участок. Для них вы становитесь надёжным технологическим партнёром, который поставляет качественную оснастку точно в срок.

Конечно, есть и риски. 3D-печать — не волшебная кнопка. Основные проблемы — это коробление модели из-за внутренних напряжений, неточности в геометрии из-за усадки материала и плохая адгезия слоёв. Чтобы их минимизировать, нужен системный подход. Во-первых, всегда проверяйте цифровую 3D-модель на ошибки. Во-вторых, делайте тестовые печати небольших фрагментов для калибровки оборудования и материала. В-третьих, и это самое важное, — всегда делайте пробный отлив. Только он покажет, как модель ведёт себя в реальных условиях, и поможет вовремя скорректировать усадку или геометрию литников.

Когда клиент решает, у кого заказать мастер-модель, он смотрит на несколько ключевых факторов. И вам, как исполнителю, нужно уметь правильно себя подать.

  • Срок. Это часто самый важный критерий. Если вы можете сделать за 2 дня то, на что другие просят неделю, — это ваше главное конкурентное преимущество.
  • Цена. Она должна быть прозрачной. Предоставьте клиенту понятный расчёт, из чего складывается стоимость.
  • Точность. Укажите в коммерческом предложении конкретные допуски, которые вы можете обеспечить (например, ±0,05 мм). Это говорит о вашем профессионализме.
  • Конфиденциальность. Многие заказчики приходят с новыми разработками. Готовность подписать соглашение о неразглашении (NDA) — это стандарт индустрии и знак вашей надёжности.
  • Сертификация. Для работы с крупными промышленными предприятиями наличие сертификатов, например ISO, может стать решающим фактором.

Ваше коммерческое предложение должно быть не просто прайс-листом, а решением проблемы клиента. Покажите примеры похожих работ, опишите, какую технологию вы будете использовать и почему она лучше всего подходит для его задачи. Объясните, как вы контролируете качество. Такой подход превращает вас из простого исполнителя в ценного технологического партнёра, с которым хочется работать долго.

Выбор технологий и материалов для мастер‑моделей

Правильный выбор технологии и материала — это половина успеха в создании качественной мастер‑модели. Ошибка на этом этапе может привести к браку всей партии отливок, поэтому давайте разберемся в деталях. Каждая технология имеет свои сильные и слабые стороны, и подходит для конкретных задач.

FDM (Fused Deposition Modeling) или послойное наплавление

Это самая доступная и распространенная технология. Принтер выдавливает расплавленный пластик слой за слоем, создавая объект. FDM — отличный старт для бизнеса, особенно если вы планируете лить в силикон несложные изделия, где не требуется ювелирная точность.

  • Материалы. Чаще всего используют PLA, PETG и ABS. PLA — самый простой в печати и экологичный, но хрупкий. PETG прочнее и долговечнее. ABS устойчив к температурам, но дает сильную усадку и требует закрытого корпуса принтера.
  • Преимущества. Низкая стоимость оборудования и расходников. Большая область печати у многих моделей. Простота в освоении.
  • Ограничения. Главный минус — низкая детализация и заметная слоистость. Шероховатость поверхности (Ra) составляет 3–10 мкм, что требует серьезной постобработки. Точность печати обычно в пределах ±0,1–0,2 мм. Модели из FDM-пластиков не подходят для выжигаемого литья.
  • Технические параметры. Рекомендуемая толщина стенки — от 2 мм. Усадка ABS может достигать 1%, это нужно закладывать в 3D‑модель. Ориентацию детали лучше выбирать так, чтобы минимизировать количество поддержек на значимых поверхностях.

Для кого подходит. Для малого бизнеса, изготавливающего сувениры, фурнитуру, корпуса приборов для последующего литья в силикон. Принтеры вроде Creality K1 или Prusa MK4 — хороший выбор для начала. Из российских материалов можно посмотреть в сторону Filamentarno.

SLA/DLP/MSLA (Стереолитография)

Здесь жидкий фотополимер отверждается УФ‑излучением. Это золотой стандарт для мастер‑моделей, где важна гладкая поверхность и высокая точность. Технологии отличаются источником света (лазер у SLA, проектор у DLP, матрица светодиодов у MSLA), но принцип один.

  • Материалы. Огромный выбор фотополимерных смол. Есть стандартные, инженерные (повышенной прочности), гибкие (имитирующие резину) и, что самое важное для литья, выжигаемые (castable).
  • Преимущества. Высочайшая точность до ±0,02–0,05 мм и идеальная поверхность с шероховатостью Ra 0,3–0,8 мкм. Модель практически не требует шлифовки. Усадка материала минимальна, около 0,2–0,5%.
  • Ограничения. Более высокая стоимость оборудования и материалов по сравнению с FDM. Требуется постобработка. промывка в изопропиловом спирте и финальная засветка в УФ‑камере.
  • Технические параметры. Минимальная толщина стенки — от 1 мм. Высота слоя обычно 25–50 микрон. Ориентация модели под углом к платформе помогает избежать прилипания и улучшает качество поверхности.

Для кого подходит. Для всех, кому нужна высокая детализация. ювелиры, стоматологи, производители миниатюр, точной механики. Для старта подойдут принтеры Anycubic Photon M5s или Elegoo Saturn 3 Ultra. Для масштабирования стоит смотреть на промышленные решения, например, от Formlabs. Поставщики материалов. Anycubic, Phrozen, Liqcreate.

Выжигаемые смолы (Castable Resins) и печать воском

Это подкатегория материалов для инвестиционного (точного) литья. Мастер‑модель из такого материала помещается в формовочную массу, а затем полностью выжигается в печи, оставляя идеальную полость для заливки металла.

  • Состав и особенности. Выжигаемые смолы — это фотополимеры с добавлением воска или других компонентов, которые обеспечивают чистое сгорание без золы. Печать идет на обычных SLA/DLP принтерах. Существуют и специализированные принтеры, печатающие чистым воском (например, Solidscape), но они очень дорогие.
  • Процесс выжигания. Это критически важный этап. Температуру в печи поднимают медленно, по строгому графику. Для воска цикл начинается с 200–300°C и доходит до 400°C. Для выжигаемых смол требуется более высокая температура, до 800°C, чтобы гарантировать полное выгорание полимерной составляющей. Любое отклонение от режима может привести к растрескиванию формы или остаткам золы, что испортит отливку.

SLS (Селективное лазерное спекание)

Промышленная технология, где лазер спекает слои порошкового материала, обычно полиамида (нейлона). Модели получаются очень прочными и термостойкими.

  • Материалы. Полиамид (PA11, PA12), композиты с добавлением стекловолокна или алюминия.
  • Преимущества. Высокая прочность и термостойкость моделей. Возможность создавать сложные геометрии без поддержек, так как модель поддерживается окружающим порошком.
  • Ограничения. Высокая стоимость оборудования. Поверхность получается шероховатой (Ra 5–15 мкм) и пористой, требует обязательной постобработки (пескоструйная обработка, пропитка). Точность ±0,05–0,1 мм.

Для кого подходит. Для производства функциональных прототипов, прочной оснастки и мастер‑моделей, которые будут подвергаться нагрузкам. Например, для создания пресс-форм для литья небольших серий пластика. Оборудование вроде Sinterit Lisa Pro — это уже серьезный шаг к промышленному производству.

3D‑печать песком (Binder Jetting)

Эта технология меняет правила игры для литейных цехов. Вместо мастер‑модели принтер создает сразу готовую песчаную форму для литья металлов. Печатающая головка наносит связующее вещество на тонкий слой песка, склеивая его по заданной геометрии.

  • Преимущества. Исключается целый этап производства (создание мастер‑модели и ручная формовка). Это колоссально сокращает сроки и стоимость подготовки к литью, особенно для сложных и единичных отливок.
  • Ограничения. Очень дорогое промышленное оборудование. Точность ниже, чем у SLA, около ±0,2–0,3 мм. Поверхность отливки получается с характерной песчаной текстурой.

Для кого подходит. Для литейных производств, работающих с металлами (чугун, сталь, алюминий), особенно в машиностроении и тяжелой промышленности. Российский производитель Robotech предлагает промышленные установки для печати песком.

Поставщики и сервис

При выборе оборудования для бизнеса смотрите не только на цену. Ключевые критерии. гарантия, наличие сервисного центра в России, доступность и стоимость расходных материалов. Крупные российские поставщики, такие как INDUSTRY3D, 3DROOM.PRO или Top 3D Shop, обычно предлагают комплексные решения, включая обучение и техническую поддержку, что критически важно на старте.

Безопасность и экология

Работа с фотополимерами требует строгого соблюдения техники безопасности.

  • СИЗ. Всегда используйте нитриловые перчатки и защитные очки. Контакт жидкой смолы с кожей может вызвать раздражение или аллергию.
  • Вентиляция. Рабочее место должно быть оборудовано хорошей вытяжкой. Пары фотополимеров токсичны.
  • Утилизация. Жидкие остатки смолы и испачканные материалы (салфетки, перчатки) нельзя выбрасывать в обычный мусор. Их нужно отвердить под УФ‑лампой и утилизировать как твердые бытовые отходы, либо передавать специализированным компаниям.

Воск гораздо безопаснее, но при работе с большими объемами или при плавлении также необходима вентиляция.

Пошаговая технология изготовления мастер‑модели от файла до готовой формы

Итак, у нас есть готовая 3D‑модель, согласованная с заказчиком. Теперь наша задача — превратить этот цифровой файл в безупречный физический объект, который станет сердцем будущей литейной формы. Ошибки на этом этапе могут стоить дорого, ведь любой дефект мастер‑модели почти наверняка перейдет на всю партию отливок. Давайте разберем весь процесс по шагам, от подготовки файла до финальной полировки.

Этап 1. Подготовка цифровой модели

Прежде чем отправлять файл на печать, его нужно тщательно подготовить. Это не просто формальность, а основа качества.

  • Проверка геометрии. Открываем модель в специализированном ПО (например, Materialise Magics или даже бесплатный Meshmixer) и ищем ошибки: незамкнутые контуры, вывернутые нормали, пересекающиеся полигоны. Большинство слайсеров умеют исправлять мелкие недочеты, но на автоматику лучше не полагаться.
  • Анализ стенок и зазоров. Проверяем, чтобы толщина всех элементов соответствовала минимальным требованиям выбранной технологии печати. Для SLA это обычно не менее 1 мм. Если в модели есть движущиеся или сопрягаемые части, закладываем технологические зазоры — минимум 0,2–0,3 мм, чтобы детали не слиплись при печати.
  • Учёт усадки. Самый важный момент. Все материалы для 3D‑печати дают усадку. Фотополимеры для SLA — в среднем 0,2–0,5%. Этот процент нужно заложить в модель, пропорционально увеличив её масштаб. Если этого не сделать, финальная отливка будет меньше, чем требуется по чертежу.

Этап 2. Ориентация, поддержки и настройки слайсера

Правильное расположение модели на печатной платформе — это 50% успеха. От него зависит качество поверхности, время печати и количество поддержек. Главное правило: располагайте модель так, чтобы значимые поверхности (лицевые, с гравировкой) не имели прямых контактов с поддержками. Часто лучше печатать деталь под углом 15–45 градусов.

Далее настраиваем параметры в слайсере (например, ChiTuBox или PreForm):

  • Высота слоя. Для мастер‑моделей под литьё стандарт — 50 микрон (0,05 мм). Для особо точных изделий, например, ювелирных, можно уменьшить до 25–30 микрон.
  • Заполнение. Мастер‑модель должна быть монолитной. Выставляем 100% заполнение, чтобы она выдержала давление силикона или формовочной массы и не деформировалась.
  • Параметры печати. Температура и скорость подбираются под конкретный материал согласно рекомендациям производителя. Во время печати важно следить за первыми слоями — они должны прочно прилипнуть к платформе.

Этап 3. Печать и постобработка

Процесс печати требует контроля, особенно на старте. После завершения начинается самый кропотливый этап — доводка.

  1. Химическая обработка (для SLA). Сразу после печати модель промывается в изопропиловом спирте (IPA) для удаления остатков жидкой смолы. Лучше использовать двухэтапную промывку: сначала в «грязном» спирте, затем в «чистом». Это занимает 5–10 минут. После промывки и сушки модель отправляется в УФ‑камеру для финального отверждения. Это придает ей прочность и стабильность геометрии. Время дозасветки — от 15 до 60 минут в зависимости от размера и материала.
  2. Удаление поддержек. Аккуратно срезаем поддержки кусачками или модельным ножом, стараясь не повредить поверхность. Места срезов — «пеньки» — останутся в любом случае, и их предстоит убрать.
  3. Механическая обработка. Начинается шлифовка. Сначала убираем следы от поддержек наждачной бумагой с зернистостью 400–600 грит. Затем проходим всю поверхность, повышая зернистость до 1500–2000 грит для достижения идеальной гладкости. Для FDM‑моделей на этом этапе может потребоваться шпатлёвка для скрытия слоистости.
  4. Полировка. Финальный штрих для глянцевой поверхности. Используем полировальную пасту и мягкую ткань или войлочную насадку на гравер.

Этап 4. Финишная обработка под конкретные задачи

В зависимости от того, какая форма будет сниматься с модели, требуется специальная подготовка.

  • Для силиконовых форм. Чтобы силикон не прилипал к модели и для скрытия микропор, поверхность покрывают автомобильным грунтом, а затем глянцевым или матовым лаком в несколько слоёв. Это создает идеальную, гладкую поверхность.
  • Для повышения адгезии. В некоторых случаях, например, при формовке в песчаные смеси, может потребоваться нанесение разделительных составов, таких как спрей на основе PVA или воска.
  • Для сложных форм. Если форма будет состоять из нескольких частей, на мастер‑модели заранее предусматривают замки и референсные метки, чтобы части формы точно совпадали. Швы и стыки на составных моделях тщательно шпатлюют и вышлифовывают.

Пример: декоративная фурнитура 50×30×20 мм (SLA-печать)

  • Вес мастер‑модели: ~15 грамм фотополимера.
  • Время печати (слой 50 мкм): 3 часа.
  • Время постобработки: промывка и УФ‑отверждение (20 мин), удаление поддержек (10 мин), шлифовка и полировка (40 мин), грунтовка и лакировка (30 мин + сушка). Итого: ~1,5–2 часа активной работы.
  • Расходные материалы: фотополимер, изопропиловый спирт, наждачная бумага, грунт, лак.
  • Ориентировочная себестоимость: 800–1200 рублей, включая материалы и работу оператора.

Чек‑лист контроля качества перед формовкой

Перед тем как передать модель в литейный цех, обязательно проверьте:

  • Геометрия. Соответствие размеров чертежу, проверенное штангенциркулем.
  • Поверхность. Отсутствие царапин, ямок, следов от поддержек и слоистости. Поверхность должна быть однородной.
  • Целостность. Модель должна быть монолитной, без внутренних пустот и воздушных карманов, которые могут привести к деформации.
  • Конусность стенок (уклоны). Наличие небольших уклонов (1–2 градуса) на вертикальных стенках для облегчения извлечения модели из формы.

Ведение документации

Для серийного производства ключевую роль играет повторяемость. Создайте внутренние регламенты:

  • Рабочие инструкции. Пошаговое описание всех операций: от настроек слайсера до режимов полировки.
  • Регламенты постобработки. Точное время и температура для УФ‑отверждения или отжига для разных материалов.
  • Маркировка. Каждая модель и партия должны иметь уникальный идентификатор. Файлы лучше именовать по шаблону: НазваниеПроекта_Версия_Материал_Слой.stl. Это исключит путаницу и позволит быстро воспроизвести заказ.

Тщательное соблюдение этой технологии превращает 3D‑печать из хобби в предсказуемый производственный процесс, способный стабильно поставлять качественные мастер‑модели для литья.

Подготовка форм и взаимодействие с литейными процессами

Когда ваша мастер‑модель прошла все этапы постобработки и контроля качества, наступает ключевой момент – создание на её основе литейной формы. От правильности этого этапа зависит, насколько качественными и идентичными будут ваши серийные изделия. Давайте разберёмся в основных методах формовки и тонкостях взаимодействия с литейным производством.

Силиконовые двухкомпонентные формы

Этот метод идеально подходит для мелкосерийного литья пластиков, смол, гипса или воска.

  • Совместимые мастер‑моделеи. Лучше всего подходят модели, напечатанные по технологиям SLA или DLP. Их гладкая поверхность (Ra до 0,3–0,8 мкм) практически не требует доработки и точно передаётся силикону. Модели из FDM‑пластика тоже можно использовать, но их придётся тщательно шлифовать, шпатлевать и покрывать лаком, чтобы скрыть слоистость.
  • Требования и операции. Модель должна быть герметичной. Пористые или имеющие щели модели могут «завоздушить» силикон. Перед заливкой модель и опалубку (контейнер для формы) обязательно обрабатывают разделительным составом, обычно на восковой или PVA‑основе. Это предотвращает прилипание силикона. Для крупных или сложных форм используется армирование стекловолоконной сеткой, которую укладывают между слоями силикона для придания жёсткости. Сушка формы занимает от 12 до 24 часов при комнатной температуре. Из одной такой формы можно получить от 20 до 50 качественных отливок.

Одноразовые паттерны для литья по выплавляемым моделям (ЛВМ)

Это классическая технология для точного литья металлов, особенно в ювелирном деле и машиностроении.

  • Совместимые мастер‑модели. Здесь применяются только специализированные выжигаемые материалы. Это могут быть castable‑фотополимеры (для SLA/DLP печати) или специальный воск для 3D‑принтеров. Обычные пластики вроде PLA или ABS не подходят, так как при выгорании они оставляют золу и могут повредить форму.
  • Технологический процесс. Напечатанный паттерн погружают в керамическую суспензию (обмазка), а затем посыпают песком (обсыпка). Эту операцию повторяют несколько раз, создавая прочную керамическую оболочку. Каждый слой тщательно просушивается. После набора нужной толщины форму помещают в печь для выжигания паттерна и прокаливания самой оболочки.

Процесс выжигания – самый ответственный. Чтобы избежать растрескивания дорогостоящей керамической оболочки, нужно строго соблюдать температурный режим.

  1. Медленный нагрев до 150–200 °C. На этом этапе воск или полимер плавится и вытекает из формы. Слишком быстрый подъём температуры приведёт к резкому расширению материала и разрыву оболочки.
  2. Выдержка при 300–400 °C. Основная масса органического материала выгорает. Важно обеспечить хороший доступ кислорода в печь для полного сгорания.
  3. Прокалка при 700–800 °C. Финальный этап, на котором выжигаются все остатки углерода. Если на выходе из формы виден чёрный дым или копоть, значит, процесс сгорания не завершён. Оболочка должна стать идеально белой.

Формовка в песчано‑глинистые смеси (ПГС)

Этот метод используется для получения крупных металлических отливок с невысокими требованиями к точности поверхности.

  • Совместимые мастер‑модели. Подойдут прочные и жёсткие модели из FDM‑пластика (ABS, PETG) или напечатанные по SLS‑технологии. Поверхность может быть неидеальной, так как текстура песка всё равно скроет мелкие дефекты.
  • Технологический процесс. Мастер‑модель помещают в опоку (металлическую раму) и плотно утрамбовывают вокруг неё формовочную смесь. Затем модель аккуратно извлекают, оставляя в песке точный отпечаток. Процесс прост, но требует от модельщика определённых навыков.

Расчёт усадки и технологические допуски

Любой материал при остывании даёт усадку. Чтобы готовая деталь соответствовала чертежу, мастер‑модель нужно делать немного большего размера. Коэффициент усадки зависит от материала отливки.

  • Алюминиевые сплавы. 1,2%
  • Бронза. 1,5%
  • Сталь. 2,0%
  • Пластик (АБС, полипропилен). 0,5–1,5%

Эти значения – ориентировочные. Точный коэффициент всегда лучше уточнять у поставщика сплава или пластика. После получения пробной отливки её размеры тщательно измеряют и, если нужно, корректируют цифровую модель для последующих партий. Для обеспечения прочности формы и хорошей проливаемости металла или пластика закладывайте минимальные радиусы скругления на внутренних углах (1–2 мм для металлов) и технологические зазоры не менее 0,2–0,4 мм.

Взаимодействие с литейным цехом

Эффективная коммуникация между 3D‑студией и литейщиками – залог успеха. Чтобы избежать недопонимания и брака, передавайте заказ с максимально полной информацией.

Чек‑лист для передачи заказа в литейное производство

  1. Цифровая 3D‑модель и чертёж. Предоставьте файл в формате STEP или STL, а также чертёж с указанием всех размеров, допусков и требований к качеству поверхности.
  2. Физический образец мастер‑модели. Если вы передаёте готовую модель, убедитесь, что она чистая, без дефектов и упакована так, чтобы избежать повреждений.
  3. Техническая спецификация. Чётко укажите:
    • Материал отливки (точная марка сплава или пластика).
    • Требуемое количество деталей.
    • Коэффициент усадки, который вы заложили в модель.
    • Критические размеры и допуски, которые нужно проконтролировать в первую очередь.
    • Требования к финишной обработке (нужна ли обрезка литников, пескоструйная обработка, покраска).
  4. Согласование пробной отливки. Всегда договаривайтесь о создании и проверке первого образца перед запуском всей партии. Это позволит вовремя выявить проблемы и внести коррективы, сэкономив время и деньги.

Обсуждайте с литейщиками возможности оптимизации. Иногда небольшое изменение в геометрии детали, расположении литников или вентиляционных каналов может значительно снизить процент брака и итоговую стоимость отливки. Прозрачность и партнёрский подход – ключ к долгосрочному и выгодному сотрудничеству.

Часто задаваемые вопросы и практические ответы

В этом разделе мы собрали самые частые вопросы, которые задают начинающие предприниматели и клиенты, сталкивающиеся с производством мастер‑моделей. Ответы помогут вам избежать типичных ошибок и лучше понять технологию.

Можно ли использовать для инвестиционного литья (литья по выжигаемым моделям) мастер‑модель, напечатанную на обычном FDM‑принтере?

Краткий ответ — нет. Это одна из самых распространенных ошибок новичков, которые пытаются сэкономить. Пластики для FDM‑печати, такие как PLA или ABS, не выгорают чисто. При нагреве они оставляют после себя золу и нагар, которые загрязняют внутреннюю поверхность литейной формы. Это приводит к дефектам на отливке, пористости и браку всей партии. Для инвестиционного литья подходят только специальные материалы, которые выгорают без остатка. Это либо castable фотополимеры для SLA/DLP принтеров, либо специальный воск для восковых 3D‑принтеров.

FDM‑модели отлично подходят для другой задачи — создания мастер‑моделей для снятия с них силиконовых форм. В этом случае модель не выжигается, а просто извлекается из застывшего силикона.

Чем выжигаемый фотополимер (castable resin) отличается от воска для 3D‑печати? Что лучше для ювелирного дела?

Оба материала созданы для одной цели — инвестиционного литья, но у них есть ключевые различия. Castable resin — это фотополимер, который обеспечивает высочайшую детализацию и очень гладкую поверхность прямо после печати. Он идеален для сложных, ажурных ювелирных изделий. Однако он требует строгого соблюдения цикла выжигания при высоких температурах (около 700–800°C), чтобы избежать растрескивания керамической формы. Воск для 3D‑печати по своим свойствам ближе к традиционному ювелирному воску. Его легче обрабатывать вручную после печати, он выгорает при более низких температурах и прощает некоторые ошибки в цикле прокалки. Детализация у воска может быть немного ниже, чем у лучших полимеров. Выбор зависит от задачи. Для максимальной детализации и сложных дизайнов лучше подходит полимер. Для более традиционного процесса и возможности ручной доработки — воск.

Какую точность и допуски можно получить при печати мастер‑моделей разными методами?

Точность — один из главных параметров. Вот ориентиры по технологиям:

  • SLA/DLP (фотополимерная печать). Это лидер по точности. Допуски составляют ±0,02–0,05 мм. Идеально для ювелирных изделий, стоматологии и точных инженерных прототипов.
  • SLS (лазерное спекание порошка). Также высокая точность, около ±0,05–0,1 мм. Подходит для прочных функциональных мастер‑моделей и сложных геометрических форм.
  • FDM (послойное наплавление пластика). Наименее точный метод. Допуски здесь ±0,1–0,2 мм. Его используют для крупных моделей, где ювелирная точность не требуется.

Как рассчитывается себестоимость и итоговая цена мастер‑модели?

Цена формируется не только из стоимости материала. Полный расчет включает:

  1. Стоимость материала. Количество граммов или миллилитров полимера, пластика или порошка, потраченного на модель и поддержки.
  2. Амортизация оборудования. Время работы 3D‑принтера. Профессиональное оборудование стоит дорого, и его ресурс закладывается в стоимость каждого часа печати.
  3. Работа оператора. Подготовка 3D‑модели к печати, запуск и контроль процесса, постобработка.
  4. Постобработка. Снятие поддержек, промывка, УФ‑засветка, шлифовка, полировка. Это может занимать значительное время.

Ориентировочные цены в России на 2025 год за небольшую деталь (около 50×30×20 мм): FDM‑печать обойдется в 200–800 рублей, а высокоточная SLA‑печать — в 500–2000 рублей.

Сколько отливок можно сделать с одной силиконовой формы?

Срок службы силиконовой формы зависит от геометрии детали и материала, который вы в нее заливаете. Для простых деталей без острых углов и тонких элементов можно получить от 20 до 50 копий. Если деталь сложная, с мелкими деталями и поднутрениями, ресурс формы снижается до 10–20 копий. Агрессивные полиуретаны или смолы также изнашивают силикон быстрее. Совет: всегда используйте разделительный состав перед каждой заливкой, это значительно продлит жизнь вашей форме.

Как убрать слоистость на FDM‑модели, чтобы поверхность отливки была гладкой?

Шероховатость — главный недостаток FDM‑печати. Чтобы получить гладкую мастер‑модель, ее нужно тщательно обработать до заливки силиконом. Есть несколько проверенных способов:

  • Механическая шлифовка. Долгий, но надежный метод. Начните с наждачной бумаги зернистостью 220, постепенно переходя к более мелкой (400, 800, 1200).
  • Грунтовка и шлифовка. Нанесите на модель несколько тонких слоев автомобильного грунта‑наполнителя. Он заполнит межслоевые впадины. После высыхания грунт легко шлифуется до идеальной гладкости.
  • Эпоксидное покрытие. Специальные двухкомпонентные составы (например, XTC‑3D) наносятся кистью, самовыравниваются и создают прочное глянцевое покрытие, полностью скрывающее слои.

Насколько безопасна работа с фотополимерными смолами?

Жидкие фотополимеры токсичны и могут вызывать раздражение кожи или аллергию. Безопасность — это не тот аспект, где можно экономить. Всегда соблюдайте три простых правила:

  1. Защита. Работайте только в нитриловых перчатках и защитных очках.
  2. Вентиляция. Помещение должно хорошо проветриваться. Идеально использовать вытяжной шкаф.
  3. Утилизация. Не сливайте жидкие отходы в канализацию. Отвердите их под УФ‑лампой и утилизируйте как твердые бытовые отходы, следуя инструкциям производителя.

После полной полимеризации (засветки) модель становится абсолютно безопасной.

Какой примерный срок окупаемости 3D‑принтера для малого бизнеса?

Если говорить о профессиональном настольном SLA‑принтере стоимостью 300–500 тысяч рублей, то при стабильной загрузке на 70–80% он может окупиться за 3–12 месяцев. Ключевой фактор — наличие постоянного потока заказов. Без клиентов даже самый лучший принтер будет просто дорогой игрушкой.

Сколько времени занимает выполнение заказа: от получения файла до готовой мастер‑модели?

Для детали среднего размера и сложности стандартный срок — 1–3 рабочих дня. Этот цикл включает проверку файла, печать (от 2 до 12 часов), промывку, финальную засветку и базовую постобработку. Для крупных или очень сложных моделей, требующих ручной полировки, срок может увеличиться до 5–7 дней.

Что делать, если напечатанную модель повело или она деформировалась?

Деформация (warping) — частая проблема, вызванная внутренними напряжениями в материале. Причины могут быть разные: неправильная ориентация модели при печати, недостаточное количество поддержек, слишком быстрая УФ‑засветка. Быстрое решение: если деформация небольшая, можно попробовать аккуратно нагреть деталь феном и выправить ее вручную. Но в большинстве случаев надежнее перепечатать модель, изменив настройки. Для крупных моделей рекомендуется делать их полыми с дренажными отверстиями, чтобы снизить внутренние напряжения и расход материала.

Как найти хорошего партнера‑литейщика в России, который умеет работать с 3D‑печатными моделями?

Выбор литейного цеха — половина успеха. Ищите подрядчиков, которые:

  • Имеют опыт работы с выжигаемыми полимерами. Спросите, работали ли они с castable смолами, и попросите показать примеры отливок.
  • Готовы к диалогу и тестам. Хороший литейщик поймет необходимость сделать пробную отливку, чтобы отладить процесс под ваш материал.
  • Предоставляют четкие требования. Они должны объяснить, как подготовить модель, какие у них требования к литниковой системе и какой коэффициент усадки закладывать.

Искать можно на промышленных выставках, в онлайн‑каталогах производственных компаний или через рекомендации от студий 3D‑печати, например, таких как Twize или Ap‑Project. Не гонитесь за самой низкой ценой. Надежность и стабильное качество гораздо важнее.

Итоги и практические рекомендации для запуска и масштабирования бизнеса

Мы подробно рассмотрели технологии, материалы и процессы. Теперь давайте перейдем к самому главному, к практике. Как превратить эти знания в работающий бизнес? Внедрение 3D‑печати для создания мастер‑моделей это не просто покупка оборудования. Это перестройка производственной логики, где скорость, гибкость и точность становятся вашими главными активами. Вы перестаете зависеть от ручного труда и долгих циклов фрезеровки, получая возможность выполнять заказы за дни, а не недели.

Чтобы переход был плавным и предсказуемым, начните с пилотного проекта. Это ваша проверка гипотезы в реальных условиях без больших рисков.

  1. Выберите задачу. Возьмите реальный заказ, например, серию из 5-10 небольших деталей или один сложный прототип.
  2. Определите подрядчика или оборудование. Если вы пока не готовы покупать принтер, закажите печать у сторонней компании. Это позволит оценить качество технологии. Если решились на покупку, выберите базовую, но надежную модель SLA/DLP принтера.
  3. Зафиксируйте целевые метрики. Вам нужны конкретные цифры, чтобы оценить успех.
    • Время цикла. Цель, сократить срок от получения файла до готовой мастер‑модели с 10 дней до 2.
    • Себестоимость. Рассчитайте все затраты на одну модель (материал, амортизация, работа). Цель, получить себестоимость не выше 700 рублей за деталь среднего размера.
    • Качество поверхности. Добиться гладкости, достаточной для снятия силиконовой формы без дополнительной ручной полировки.
    • Число пробных отливок. Получить минимум 15 качественных отливок из одной силиконовой формы, снятой с напечатанной модели.

Успешный пилотный проект даст вам не только уверенность, но и реальные цифры для бизнес-плана. Вы сможете предметно показывать будущим клиентам, почему ваша технология лучше.

Когда вы готовы к запуску собственного небольшого цеха, встает вопрос выбора. Покупать свое оборудование или продолжать работать с подрядчиками? Если у вас меньше 5-7 заказов в месяц, аутсорсинг может быть выгоднее. Вы не несете затрат на обслуживание и материалы. Если же заказов больше, собственное оборудование быстро окупится. При выборе подрядчика смотрите на портфолио, реальные отзывы и скорость коммуникации. Для покупки первого принтера для мастер‑моделей лучше всего подойдет фотополимерный SLA или DLP аппарат. Он обеспечивает нужную точность и качество поверхности.

Давайте прикинем минимальный бюджет для запуска малого цеха в России на 2025 год.

  • 3D‑принтер. Надежный настольный SLA/DLP принтер обойдется в 50 000 – 200 000 рублей.
  • Оборудование для постобработки. УФ‑камера для дозасветки и ультразвуковая мойка. Это еще 20 000 – 50 000 рублей.
  • Расходные материалы. Запас фотополимерной смолы (3-4 кг) и изопропилового спирта (10 л) на старте. Примерно 20 000 – 40 000 рублей.
  • Инструменты и ПО. Шпатели, фильтры, перчатки, калибры для контроля размеров, базовое ПО для подготовки моделей (часто идет в комплекте с принтером). Заложите около 10 000 рублей.
  • Маркетинг. Создание простого сайта-визитки, ведение профиля в соцсетях и небольшой бюджет на рекламу. Начните с 30 000 – 50 000 рублей.

Итого, минимальные инвестиции для старта составят примерно 130 000 – 350 000 рублей. Это реалистичная сумма для входа в этот бизнес.

Рано или поздно вы столкнетесь с необходимостью масштабирования. Вот несколько сигналов, когда пора действовать.

  • Добавляйте принтеры, когда текущее оборудование загружено более чем на 80% в течение одного-двух месяцев. Простой из-за очереди заказов стоит дороже нового аппарата.
  • Нанимайте оператора, когда вы как руководитель тратите больше времени на запуск печати и постобработку, чем на поиск клиентов и развитие бизнеса. Один хороший оператор может обслуживать 2-4 принтера.
  • Автоматизируйте постобработку, когда ручная шлифовка и мойка становятся узким местом и тормозят весь процесс. Это актуально при переходе к серийному производству.
  • Инвестируйте в свою формовочную мастерскую, когда у вас есть стабильный поток заказов на литье, и вы хотите полностью контролировать качество и сроки конечного продукта. Это серьезный шаг, требующий дополнительных инвестиций и компетенций.

Чтобы систематизировать запуск, воспользуйтесь этим чек‑листом.

Чек‑лист для старта бизнеса на мастер‑моделях

  1. Определить свою нишу (ювелирное дело, прототипы, сувениры).
  2. Провести пилотный проект и рассчитать экономику.
  3. Выбрать и купить базовый комплект оборудования и материалов.
  4. Оборудовать рабочее место с хорошей вентиляцией.
  5. Освоить технологию печати и постобработки на практике.
  6. Создать портфолио из 5-10 качественных работ.
  7. Найти партнера‑литейщика для первых заказов.
  8. Разработать простое коммерческое предложение и прайс-лист.
  9. Запустить базовый маркетинг (сайт, соцсети).
  10. Собрать отзывы от первых клиентов для дальнейшего продвижения.

И напоследок, несколько советов по снижению рисков. Не пытайтесь охватить все рынки сразу. Сконцентрируйтесь на одной-двух нишах, где вы можете предложить лучшее качество или скорость. Не покупайте самый дорогой промышленный принтер на старте, его возможности будут избыточны. Начните с надежной настольной модели. И самое важное, выстраивайте партнерские отношения с поставщиками и литейными цехами. Надежный партнер, который понимает специфику работы с 3D‑печатными моделями, это половина успеха вашего бизнеса.

Источники

Похожие записи
